Ha valaha is besétált egy magasraktárba – ahol a mennyezet 30-100 láb magasan emelkedik a betonpadló felett, és a targoncák úgy siklik a fémgerendák között, mint egy ipari balettben –, akkor valószínűleg felbámulta a raklapállványok sorait, és azon töprengett: valójában meddig mehet ez fel? Raktári állványrendszerek beszállítójaként mindig kapom ezt a kérdést, és ez az, amelyre nincs egyértelmû válasz. A magas rekeszű állványrendszer szintek maximális száma a fizikától, a raktár kialakításától, a felszereléstől és még a tárolt termékektől is függ. Nézzük meg, mi határozza meg valójában ezt a felső határt, és miért számít ez az Ön működése szempontjából.
Először is határozzuk meg, mit értünk itt „szinteken”. Amikor az emberek a raklapos állványok szintjéről beszélnek, akkor a padló és az állvány legfelső gerendája közötti függőleges szintekre utalnak, ahol a raklapokat tárolják. Egy tipikus földszinti raklap az 1. szint, a következő szint a 2. szint, és így tovább, egészen a legmagasabban elérhető helyig. A magasba épített létesítményekben ezek a legfelső szintek nem csak az extra helyet szolgálják, hanem a tárolósűrűség maximalizálásának kulcsfontosságú részét képezik, ezért minden kezelő a lehető legtöbb szintet be akarja szorítani a belmagasságba.
De itt van a csapás: addig nem halmozhatsz szintet, amíg el nem éred a plafont. A legnagyobb korlátozó tényező a raklapokat mozgató berendezés. A legtöbb szabványos raklapos állványhoz ellensúlyos targoncát használjon, amely nagyszerű a sokoldalúság szempontjából, de küzd a 25 láb feletti magassággal, ami általában 5 vagy 6 szintet jelent. Ezeket a legfelső szinteket nehéz elérni, és a targonca stabilitása kezd alábbhagyni, amikor nehéz terheket emelnek magasra – a túl nagy súly a magasságban felboríthatja a járművet, ami komoly biztonsági kockázatot jelent. Ez az oka annak, hogy sok szabványos beállításokkal rendelkező kezelő körülbelül 6 szintet korlátoz, de ez a szám elkezd elmozdulni, amikor speciális anyagmozgató berendezésekbe fektet be.

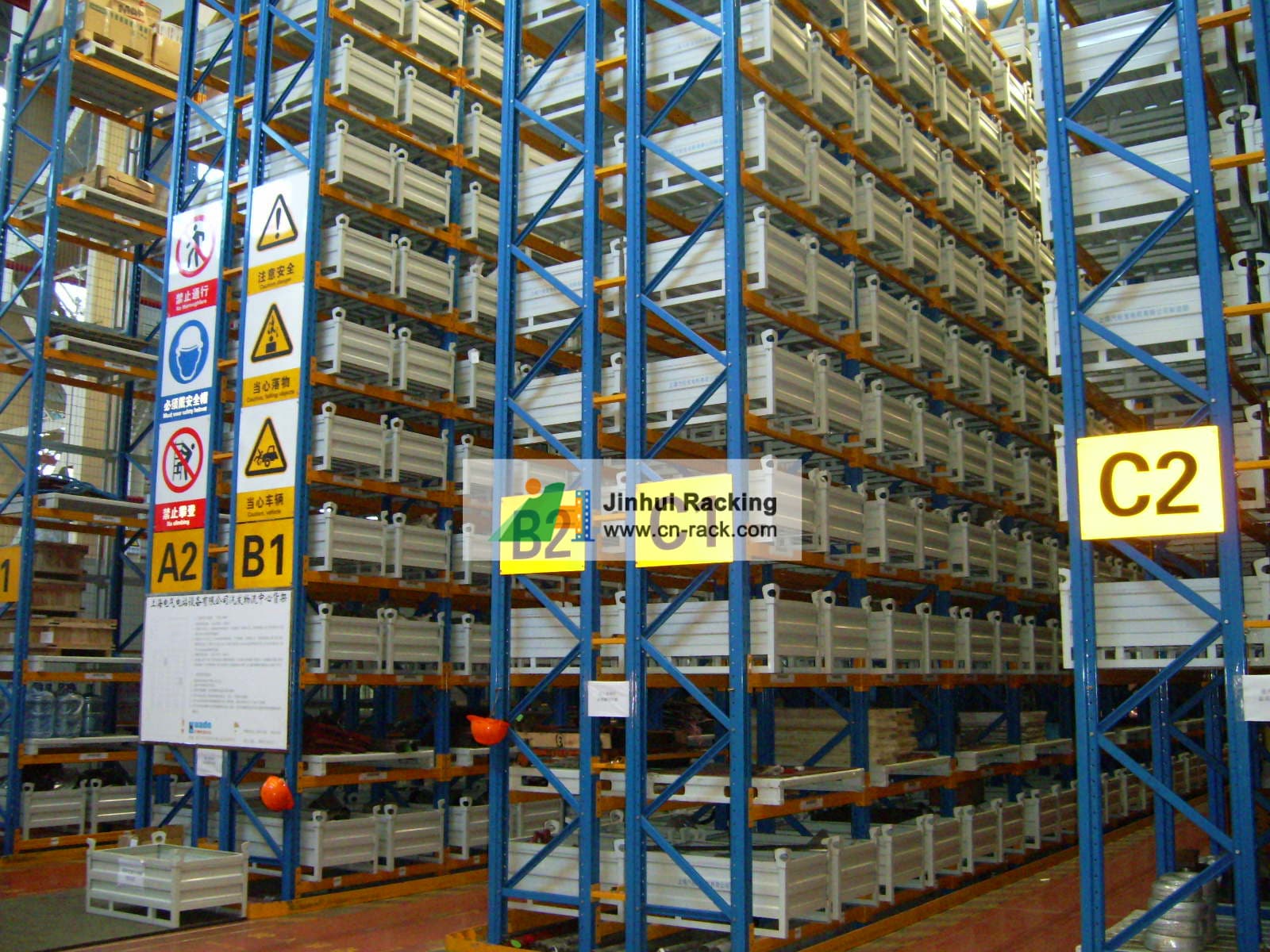

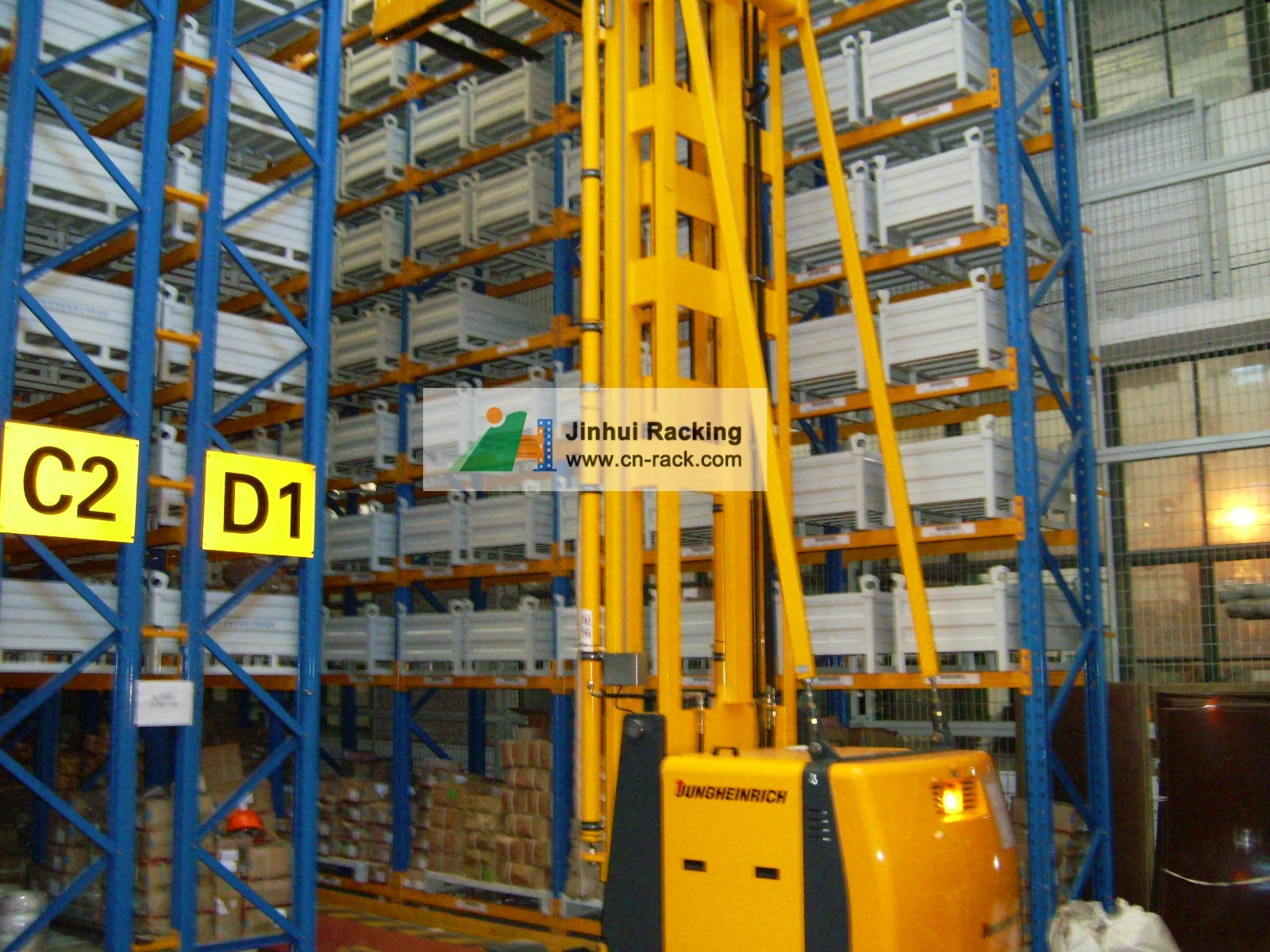

Vegyük például a keskeny folyosós technológiát.Keskeny folyosós állványrendszerekszűkebb útvonalakra és magasabb függőleges hatótávolságra tervezték, ezért gyakran lehetővé teszik a kezelők számára, hogy több szintet adjanak meg, mint a szabványos beállítások. Egy nagyon keskeny folyosós (VNA) targoncával, amely függőlegesen kinyúló és forgó oszlopot használ a raklapok elhelyezéséhez anélkül, hogy a teljes járművet elfordítaná, 40-50 láb magasságot érhet el. Ez gyakran 8-10 szint, a raklap méretétől és a gerendatávolságtól függően. Ha szeretne frissíteni, hogy több szintre jusson anélkül, hogy bővítené raktári lábnyomát, akkor a VNA-rendszerek játékmódot jelentenek – maximalizálják a függőleges és vízszintes teret is, ezért sok nagy áteresztőképességű létesítmény támaszkodik rájuk.
De még a VNA-rendszereknek is megvannak a maguk határai. Ha több mint 10 szintet szeretne elérni, a targoncákon túl az automatizált tároló- és visszakereső rendszerekre (AS/RS) vagy az önálló berendezésekkel működő speciális állványokra kell gondolnia. Itt lépnek életbe az olyan megoldások, mint az 5 Deep Push Back Racking. A visszatolható állványok beágyazott kocsikat használnak, amelyek segítségével minden szinten legfeljebb öt raklap mélyen tárolhat, így nincs szüksége annyi folyosóra, de a függőleges szintek itt 10-12 szintet tesznek ki, általában 50-60 láb magasságban. Az ok továbbra is a felszereléssel kapcsolatos: még a visszatolható rendszerekben is targonca szükséges a raklapok betöltéséhez, és a 60 láb feletti emelés szabványos targoncával gazdaságtalanná és kockázatossá válik. Ennek ellenére a push back tökéletes a FIFO vagy LIFO készletszükséglettel kapcsolatos műveletekhez, és szilárd középút a szabványos állványok és az automatizáltabb beállítások között.
Azoknak az üzemeltetőknek, akik még magasabbra szeretnének menni, mondjuk 70 lábra vagy többre, ami akár 15 vagy több szint is lehet, olyan automatizált megoldásokat kell keresnie, amelyek nem támaszkodnak ember által működtetett targoncákra. A Pallet Flow System nagyszerű példa erre. A raklapáramú állványok ferde görgők és gravitáció segítségével mozgatják a raklapokat az állvány egyik végéből a másikba, így nem kell minden szintet targoncával elérni. Ehelyett a raklapokat az áramlási sáv felső végén töltik be, és lefolynak az alján lévő csákányfelületre. Ez azt jelenti, hogy akár 80 láb magas áramlási állványokat is építhet, amelyek könnyedén támogatják a 12-15 szintet, a raklap súlyától és a sáv hosszától függően. A raklapáramlás szépsége abban rejlik, hogy maximalizálja a függőleges tárolást, miközben lehetővé teszi a FIFO készletkezelést is, ami óriási előny a romlandó áruk vagy a lejárati dátummal rendelkező termékek esetében. Ez kevésbé függ a felszerelési távolságtól is, mert csak a végeken kell be-/kirakni, nem minden rétegben.
Egy másik automatizált lehetőség a Mobile Racking System. A mobil állványok a raktárpadlón sínek mentén mozgó talapzaton helyezkednek el, így az állványok össze- vagy szétcsúsztatásával csak a szükséges folyosót nyithatja ki. Ez szükségtelenné teszi több széles folyosóra, és több szint számára szabadít fel helyet. A mobil rendszerek akár 90 láb magasságot is elérhetnek, sok esetben 14-16 szintet támogatva. A kulcs itt a súlyeloszlás: mivel a teljes állványszerkezet mozog, gondoskodnia kell arról, hogy a függőleges terhelés egyenletesen oszlik el a sínrendszerben, ami azt jelenti, hogy a magasabb szinteken további szerkezeti támogatást kell adni. A mobil állványok ideálisak a lassan mozgó készlettel végzett műveletekhez, mivel csak egyetlen folyosóra van szüksége, és a függőleges sűrűség miatt a legjobb választás a korlátozott vízszintes térrel rendelkező magas tárolóhelyekhez.
Ha hűtőraktárban működik, mint például a szabályozott hőmérsékletű árukat igénylő iparágakban, akkor még többet kell figyelembe vennie a maximális szint tekintetében. A hideg helyiségek további szerkezeti feszültséget okoznak az alacsony hőmérséklet miatt, és az olyan anyagok, mint az acél, ridegebbé válhatnak fagyponton, ami korlátozza, hogy milyen magasra mehet. Itt jön a képbe a Smart Design Heavy Duty 4 utas raklapos transzfer a hidegkamrás tároláshoz. Ez az autonóm váltó targonca nélkül mozgatja a raklapokat az állványon belül, így akár 75 láb magas állványokat is építhet hideg környezetben, 11-13 szintet támogatva. Az inga kezeli a vízszintes mozgást, az állványt pedig úgy tervezték, hogy ellenálljon a hidegnek, így nem kell függőleges helyet feláldoznia az áru megfelelő hőmérsékleten tartásához. Speciális megoldás, amely megoldja a magasraktáros hűtőtárolók egyedi kihívásait.
Most pedig térjünk rá arra a technikai apróságra, amelyet a legtöbb beszállító (köztük én is) nem mindig mond ki, de ez kritikus a maximális szint meghatározásához. Először is, a raklap mérete óriási szerepet játszik. A szabványos GMA raklap 48x40 hüvelykes, míg egyes iparágak nagyobb raklapokat használnak (például 48x48 hüvelyk vagy akár egyedi méretek). A nagyobb raklapok több függőleges és vízszintes helyet foglalnak el, így előfordulhat, hogy 15 szint helyett csak 10 szint fér el, ha túlméretezett raklapokat használ. Következő a rakomány súlya: a nehéz raklapok (például a fém alkatrészeket vagy ömlesztett árukat tartalmazó raklapok) nagyobb terhelést jelentenek az állványgerendákra és az oszlopokra. Magas szintek esetén az alsó gerendák és oszlopok terhelése minden réteggel megsokszorozódik, ezért előfordulhat, hogy vastagabb acél vagy megerősített támasztékra lesz szükség, ami valójában korlátozhatja a hozzáadható szintek számát – a túl nagy súly a felső részen több szerkezeti támaszt igényel, amely beemeli a függőleges teret.
A mennyezet magassága egy másik nyilvánvaló tényező, de ez nem csak a teljes magasság – számolnia kell a fej feletti akadályokkal is, mint például a sprinklerrendszerek, a HVAC-csatornák vagy a világítás. Az építési szabályzatok gyakran megkövetelnek egy bizonyos, általában 18-24 hüvelykes távolságot az állvány teteje és a mennyezet között a tűzbiztonsági és karbantartási hozzáférés érdekében. Tehát ha a raktár 100 láb magas mennyezettel rendelkezik, akkor előfordulhat, hogy csak 95-98 láb használható függőleges területtel rendelkezik, ami megváltoztatja, hogy hány szintet tud elhelyezni. Láttam, hogy a műveletek megpróbálják kihagyni ezt az engedélyt egy újabb szint hozzáadásához, de ez költséges hiba – a tűzvédelmi szabályzatok megsértése pénzbírságot vonhat maga után, és a sprinklerekhez való hozzáférés blokkolása komoly biztonsági kockázatot jelent.
A telepítés és a karbantartás is számít. A magasabb szintek magasabb targoncaoszlopokat, bonyolultabb automatizált rendszereket és nehezebben elérhető alkatrészeket jelentenek. Ha raklapos transzfert kell szervizelnie, vagy 14. szinten áramlási állványsávot kell javítania, speciális felszerelésre és képzett technikusokra lesz szüksége, ami növeli a hosszú távú költségeket. Ez az oka annak, hogy sok kezelő nem erőlteti az állványt az abszolút maximumra – néhány extra rugalmassági szintet épít be, vagy többféle állványtípust használ a sűrűség és a karbantarthatóság egyensúlyára.
Beszéljünk valós példákról, hogy ezt perspektívába helyezzük. Egy 40 láb magas mennyezettel rendelkező szabványos kiskereskedelmi elosztóközpont használhat VNA rendszert 8 szintű keskeny folyosós állványokkal, amelyek 1200 raklapot tárolnak 1000 négyzetlábon. Egy 60 láb magas mennyezettel rendelkező autóalkatrész-raktárban 10 szintet lehet tolni, és 1800 raklapot tárolhat 1000 négyzetlábon. Egy 80 láb magas mennyezettel rendelkező hűtőtárolóban 4 irányú raklapos ingarendszer használható 12 szint eléréséhez, 2200 raklap tárolására 1000 négyzetlábon. A legmagasabb, amin valaha dolgoztam, egy 90 láb magas mennyezetű, raklapáramlást használó italelosztó központ, aminek 15 szintje van - a felső 3 szintet csak havonta egyszer érik el a lassan mozgó készletek miatt, így nem kell őket rendszeresen elérni, ami megoldja a berendezés elérési problémáját.
Állványszállítóként nem csak az a feladatom, hogy a lehető legmagasabb szintet adjam el Önnek, hanem az is, hogy megtaláljam a megfelelő helyet a tárolási sűrűség, a biztonság, a berendezések kompatibilitása és az üzemeltetési igények között. Egyes műveleteknél ez 6 szint normál állványokkal; mások számára ez 15 szint automatizált raklapáramlási rendszerrel. A legrosszabb hiba, amit elkövethet, ha pusztán a maximális szinteken alapuló állványrendszert választ, anélkül, hogy figyelembe venné, hogyan fogja ezeket a szinteket naponta betölteni, kirakni és fenntartani. Az a rendszer, amely technikailag eléri a 20 szintet, hiábavaló, ha nem tudja biztonságosan mozgatni a raklapokat ezekre a szintekre, vagy nem engedheti meg magának a karbantartást.
Ha bővíteni szeretné magasraktárát, és ki szeretné találni a megfelelő számú szintet a helyéhez, a termékeihez és a költségvetéséhez, ne habozzon kapcsolatba lépni. Felmérhetjük belmagasságát, jelenlegi felszerelését, készletszükségletét és a helyi építési szabályzatot, hogy olyan állványrendszert tervezhessünk, amely maximalizálja a helyet a biztonság és a hatékonyság veszélyeztetése nélkül. Legyen szó keskeny folyosós rendszerekről, visszatolható állványokról, raklapáramlásról, mobil állványokról vagy speciális hűtőtárolási megoldásokról, szakértelmünkkel segítünk a megfelelő választásban.
Hivatkozások
- Anyagmozgató Ipartestület. (2022). "High-Bay állványok tervezési szabványai és berendezések kompatibilitása." MHI Global.
- Rack Manufacturers Institute. (2021). "ANSI/RMI MH 16.1: Biztonsági szabvány raklapos állványrendszerekhez." RMI.
- Hűtőház Egyesület. (2023). "Az alacsony hőmérsékletű létesítmények állványrendszereinek szerkezeti követelményei." CSA International.
- Raktári Oktatási és Kutatási Tanács. (2022). "Tárolási sűrűség referenciaértékei a High-Bay Warehouse műveletekhez." WERC.
